AS ARMAS DO EXERCITO RUSSO

domingo, 15 de janeiro de 2012

Armas da União Soviética (URSS)

Caça-tanques SU-85:


  Solução soviética do final de 1943 para colocar um canhão mais poderoso do que de 76,2 mm disponível nos T-34. Este canhão de assalto, desde o início pensado como destruidor de tanques, recebeu uma peça antiaérea de grande desempenho, como os alemães estavam fazendo. Contudo, a introdução do T-34/85 tornou o veículo obsoleto, de forma que ele foi retirado de serviço em 1944, substituído pelos SU-100. Mesmo assim, cerca de 2.300 foram fabricados e devido ao seu bom desempenho, muitos ainda foram usados por muitos anos por aliados dos soviéticos, apesar de não ter armamento defensivo.


Especificações:


Comprimento: 5,93 m (sem o canhão), 8,15 m (contando o canhão)
Largura: 3 m
Altura: 2,25 m
Peso: 29.2 toneladas
Motor: W-2 Diesel, 12 cilindros, refrigerado a água (500 hp)
Velocidade: 55 km/h (máxima)
Autonomia: 400 km (estrada), 200 km (fora de estrada)
Blindagem: 75 mm (frente), 45 mm (lados), 20 mm (topo e fundo).
Armamento: canhão 85 mm L53 D5-S-85A (20O de conteira para cada lado)
Munição: 48 projéteis
Tripulação: 4

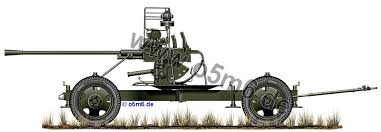

Canhão AAe 61-K de 37 mm:

  Canhão antiaéreo conhecido como M1939 no ocidente, foi desenhado com base em uma peça Bofors 25 mm, comprada pela URSS antes da Guerra. Desta forma, se assemelha em desenho e performance ao canhão de 40 mm daquele fabricante, ambos tendo sido muito usados na 2ª Guerra devido à sua boa performance. Em navios, o modelo podia ser montado em reparos com um, dois ou quatro tubos. O 37 mm modelo 1939 soviético foi amplamente exportado para diversos países e fabricado na China comunista, sendo usado até hoje por alguns países.


Especificações:


Calibre: 37 mm L/67
Comprimento: 6,036m (total), 2,729 m (tubo)
Altura: 2,11 m (em ordem de marcha)
Largura: 1,94 m (em ordem de marcha)
Peso: 2.100 kg (em uso).
Elevação: -5 +85º
Conteira: 360º
Cadência de fogo: 80 tiros por minuto (efetiva), 180 tiros por minuto (cíclica)
Peso da granada: 732 grs (alto-explosivo-fragmentação-traçadora), 758 grs (perfurante-traçadora)
Alcance: 5.000 m (máximo, vertical), 3.000 m (efetivo, vertical), 8.400 m (máximo, horizontal)
Velocidade de boca: 960 m/s
Tripulação: 8













Canhão AAe M1939 de 85 mm (KS-12):

  O canhão antiaéreo M1939 de 85 mm (KS-12, na denominação soviética) entrou em serviço no Exército Vermelho em 1939, pouco antes da II Guerra, em substituição ao canhão M1938 de 76,2 mm. Foi o 2º mais produzido canhão AAe da URSS na guerra, totalizando 13.422 peças entre 1939-45. O mesmo canhão foi adaptado ao canhão de assalto Su-85 e no tanque T-34/85.

Especificações:

Modelo: M1939 KS-12
Calibre: 85 mm
Comprimento: 7,05 m (total em deslocamento) e 4,69 m (tubo)
Altura / Largura: 2,25 m / 2,15 m (em deslocamento)
Peso: 4.300 Kg (em deslocamento e em posição de tiro)
Elevação: -3º a + 82º
Conteira: 360º
Velocidade Inicial: 792 m/seg.
Alcance: 10.500 m (vertical máximo), 8.382 (vertical efetivo) e 15.650 (horizontal máximo)
Cadência de Fogo: 15-20 disparos/min.
Munição: O-365 e O-365M (fragmentação, com espoleta de tempo)
Guarnição: 7 homens








Canhão de Assalto ISU-122:

  Baseado no chassis do tanque pesado IS-2, o ISU-122 foi um aperfeiçomento do modelo precedente SU-122 (baseado no T34), com canhão mais longo. A versão ISU-122S foi muito popular na função caça-tanques, graças ao seu alcance de tiro. Foi fabricado até 1952, totalizando cerca de 5000 veículos de todos os modelos.

Especificações:

Modelo: ISU 122s
Peso: 46 ton.
Guarnição: 5 homens
Motor: W-2-IS, 12 cilindros (520 hp)
Velocidade: 35 Km/h (estrada)
Alcance: 220 Km (estrada)
Comprimento: 9,85 m (com o canhão)
Largura: 3,07 m
Altura: 2,48 m
Armamento Principal: Canhão D-25 S de 122 mm
Armamento Secundário: Metralhadora DShK 38/43 de 12,7 mm
Munição: 30 projéteis de 122 mm e 250 projéteis de 12,7 mm
Blindagem: 60-90 mm (frontal, lateral), 60 mm (traseira) e 20-30 mm (teto e piso)

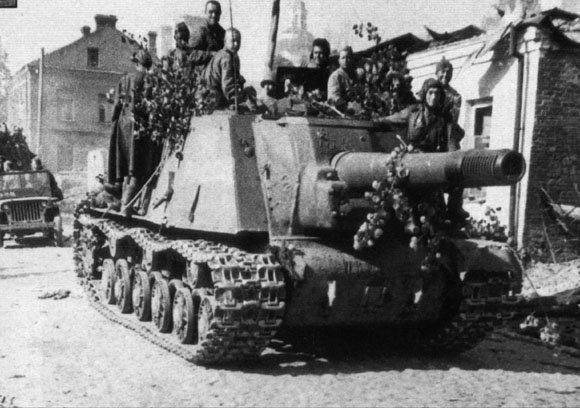

Canhão de Assalto ISU-152:


  Sucessor do SU-152, utilizando o mesmo canhão mas tendo por base o chassis do tanque IS-2, o ISU-152 foi produzido em larga escala, complementando os ISU-122 e SU-152. Utilizado nos regimentos de tanques soviéticos, era popular por ser capaz de destruir os tanques pesados alemães Tiger e Panther, além de transportar granadas HE, para uso contra a infantaria inimiga.


Especificações:


Peso: 46 ton.
Guarnição: 5 homens
Motor: V-2-IS, diesel, 12 cilindros (600 hp)
Velocidade: 37 Km/h (estrada) e 16 Km/h (off-road)
Alcance: 230 Km (estrada) e 150 Km (off-road)
Comprimento: 9 m (com o canhão) e 6,77 m (somente o casco)
Largura: 3,1 m
Altura: 2,5 m
Armamento Principal: Canhão ML-20S e 152 mm
Armamento Secundário: Metralhadora DShK de 12,7 mm (antiaérea)
Munição: 20 projéteis de 152 mm e 1000 de 12,7 mm
Blindagem do Casco: 60-90 mm (frente), 90 mm (lado), 60 mm (ré) e 20 mm (teto e piso)
Blindagem da Superestrutura: 90 mm (frente), 75 mm (lado), 60 mm (ré) e 30 mm (teto)










Carro Blindado Ba-I, Ba-3, Ba-6 e Ba-10:

  Usando o chassis do caminhão Ford Timken e armado com um canhão de 37 mm, o Ba-I tinha o casco totalmente soldado, um grande feito de engenharia na época. Entrou em serviço em 1932, seguido pelo aperfeiçoado Ba-3, em 1934, equipado com a torre do tanque T-26, com um canhão de 45 mm; sendo o mais protegido e armado carro blindado da época. O Ba-6 e o Ba-10, de 1938, usavam o chassis do caminhão GAZ-AAA, mantendo quase o mesmo casco e armamento do Ba-3. Em serviço, provaram-se úteis, porém seus defeitos eram o baixo desempenho off-road e a blindagem, insufiente frente aos novos armamentos anti-tanque.


Especificações:


Modelo: Ba-10M
Guarnição: 4 (comandante, artilheiro, municiador e motorista)
Peso: 5.385 Kg
Comprimento: 4,7 m
Largura: 2,1 m
Altura: 2,41 m
Motor: GAZ M1, refrigerado a água, 4 cilindros (85 hp)
Velocidade Máxima: 87 Km/h (estrada)
Alcance: 320 Km (estrada)
Armamento: Canhão de 45 mm e 2 metralhadoras DT de 7,62 mm (coaxial e casco)
Munição: 49 granadas de 45 mm e 2.079 cartuchos de 7,62 mm
Blindagem do Casco: 14 mm (frente) e 10 mm (fundo)
Blindagem da Torre: 15 mm (frente, lado e ré) e 10 mm (teto)







Fuzil Mosin-Nagant Mod. 1891 e 1891/30:

  Adotado pelo exército Czarista, foi empregado a partir de 1918 pelo Exército Vermelho. O modelo 1891/30, usado na II Guerra, era ligeiramente menor e foi simplificado para facilitar sua produção, dispondo ainda de acessórios como lançadores de granada, silenciadores e miras telescópicas.


Especificações:


Modelo: 1891/30
Calibre: 7,62 mm
Comprimento: 1.232 mm
Comprimento do cano: 729 mm
Peso: 4 Kg
Carregador: 5 cartuchos
Velocidade Inicial do Projétil: 811 m/s











Fuzil SVT-38/40:

  Fuzil resultante da evolução de um desenho de fuzil semi-automático de Tokarev, sempre visando a simplificação dos processos de produção e uma maior resistência, o modelo final, o SVT 40 foi distribuído principalmente para sub-oficiais. Algumas armas foram adaptadas com lunetas, para uso de franco-atiradores e outras foram produzidas na versão carabina, mais curta. Finalmente, um número muito reduzido, foi feito em uma versão totalmente automática, o AVT40. Não eram consideradas boas armas pelos soldados russos, por serem delicados e de manutenção complicada, apesar dos finlandeses e alemães gostarem muito dela. 5.800.000 foram fabricados, a maior parte no modelo SVT 38.


Especificações:


Modelo: SVT-40
Calibre: 7,62x54R mm
Características: semi-automático, operação a gás, trava de ferrolho em sistema de came. Desenho de F. V. Tokarev, em produção de 1940 a 1944.
Comprimento: 122,6 cm (total), 62,5 cm (cano)
Raiamento: quatro raias a direita, passo constante, uma volta em 31,33 calibres
Peso: 3,85 kg
Alimentação: carregador descartável, de 10 projéteis.
Alça: tangencial, regulada de 100 a 1.500 metros
Velocidade inicial: 829 m/s
Alcance efetivo: 500 m
Cadência de tiro: 30 tiros por minuto













Fuzil Anti-Tanque PTRD 1941:

  Com a invasão alemã, o Exército Vermelho solicitou, em caráter de emergência, o desenvolvimento de um fuzil anti-tanque aos projetistas Simonov e Degtjarev. Ambos foram aceitos para produção, com o modelo de Degtjarev, denominado PTRD, sendo produzido em maior escala. Teve boa aceitação, sendos apreciado por sua precisão, confiabilidade e poder de penetração, apesar do acabamento bastante rústico. A primeira ação em que foi empregado em grandes números foi durante a Batalha de Moscou, em 1941, continuando em produção até Janeiro de 1945.


Especificações:


Calibre: 14,5 mm x 114
Comprimento: 208 cm
Comprimento do Cano: 135 cm
Peso: 16,3 Kg
Operação: Alimentação manual, trava cilíndrica
Carregador: Nenhum
Velocidade Inicial: 1.010 m/seg.
Munição: AP (perfurante de blindagem), projétil de 64,5 g

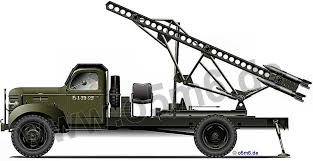

Lança Foguetes BM-13-16 Katyusha:

  O BM-13 era a segunda arma apelidada de Katyusha (pequena Catarina), também conhecida como órgão de Stalin. Devido ao seu calibre maior, era menos versátil que a versão de 82 mm mas, por outro lado, o seu poder de fogo era muito maior e a arma, no geral, mais eficaz, tendo continuado a ser fabricada e usada após a guerra. O sistema foi introduzido em 1930, e foi mantido em completo segredo até dos militares soviéticos, as baterias sendo manejadas por tropas da NKVD, e foram uma desagradável surpresa para os alemães. Foram produzidos cerca de 6.800 lançadores.

Especificações:

Modelo: BM13-16 em chassis ZIS-5 (modelo original)
Calibre: 132 mm
Salva: 16 foguetes M-13 em 7 a 10 segundos
Peso do foguete: 41,5 kg
Comprimento do foguete: 1,42 m
Peso da ogiva: 21,3 kg, podendo ser de fragmentação, alto-explosivo ou carga-oca
Elevação do lançador: +45º
Conteira do lançador: +5º
Velocidade inicial do foguete: 355 m/s
Alcance: 8.470 m
Caminhão: ZiS-5
Comprimento: 6,06 m
Largura: 2,235 m
Altura: 2,16 m (sem o lançador)
Motor: a gasolina, refrigerado a água, 73 hp, 4 marchas não sincronizadas
Velocidade máxima: 60 km/h
Autonomia: 175 km
Tração: 4x2
Peso: 3.100 kg (descarregado), com sistema de foguetes, carregado, pesava 7.200 kg
Tripulação: 2














Lança foguetes BM-8 Katyusha:


  O Katyusha foi uma peça de artilharia introduzida pelos soviéticos a partir de 1941, em vários calibres. Os lançadores BM-8, usando o foguete M8, eram colocados em uma grande diversidade de veículos, desde reboques puxados por motocicletas, caminhões, chassis de tanques e até canhoneiras fluviais. O número de trilhos de lançamento variava de acordo com o veículo, o BM-8-12 com 12 trilhos, o BM-8-24 com 24 trilhos e assim por diante, havendo modelos de 36, 40, 48 e 72 trilhos. O pequeno calibre dos foguetes M-8 tornava-os pouco eficientes contra alvos protegidos, contudo. Apesar disso, foram feitos mais de 2.400 lançadores BM-8.


Especificações:


Modelo: BM-8-24 em chassis do tanque leve T-60
Calibre: 82 mm
Salva: 24 foguetes M-8 disparados em 15-20 segundos
Peso do foguete: 8 kg
Peso da ogiva: 640 gramas
Elevação do lançador: -5º + 45º
Alcance: 5.500 m
Conteira do lançador: 5º para cada lado.
Peso do veículo: 6.400 kg
Comprimento: 4,1 m
Largura: 2,3 m
Altura: 1,75 m (veículo sem os lançadores)
Blindagem: 35 mm (frontal), 15 mm (lateral), 10 mm (torre)
Motor: GAZ-202, 6 cilindros a gasolina (76 hp).
Velocidade máxima: 44 km/h (estrada), 20 km/h (fora de estrada)
Autonomia: 350 km
Tripulação: 2








Lança-chamas ROKS 2 e 3:

  O ROKS-2 (Ranzewüj ognemjod K S-2), não era diferia basicamente dos outros lança-chamas usados na Segunda Guerra, a não ser na questão da aparência: como tinha sido observado na 1ª Guerra que qualquer soldado portando um se tornava imediatamente o alvo preferencial do fogo defensivo, os soviéticos tentaram disfarçar sua arma, dando lhe a forma de um fuzil e os tanques com a forma de uma mochila. O ROKS 3 era basicamente a mesma arma, feita de forma simplificada durante a guerra, sem o disfarce de mochila.


Especificações:


Modelo: ROKS-3
Peso Vazio: 15 kg
Peso Carregado: 25 kg
Capacidade de combustível: 10 litros
Fluído de pressão: Nitrogênio (110 atmosferas)
Disparo: 6 a 8 rajadas de 1 segundo
Alcance: de 30 a 45 metros (este último usando fluído espesso, desenvolvido durante a guerra)
Duração de uma descarga contínua: 5 a 6 segundos









Metralhadora DP 1928:

  Metralhadora padrão da infantaria sovíetica, introduzida em meados da década de 30 por Degtyarev (o D do DP. O P significa Pekhotniy, infantaria), não era um desenho brilhante, mas tinha um excelente funcionamento, permanecendo em uso até a década de 80. Há versões modificadas para tanques (DT1929) e outras modernizadas em 1944 (DPM1944 e DTM1944).


Especificações:


Calibre: 7,62x54R mm
Características: automática apenas, operação a gás
Desenho: V. A. Degtyarev, em produção de 1928 a 1944 (em série apenas a partir de 1935)
Comprimento: 126,5 cm (total)
Comprimento do cano: 60,5 cm
Peso: 9,3 kg
Alimentação: carregador em tambor descartável, de 47 projéteis.
Alça de mira: tangencial, regulada de 100 a 1.500 metros
Cadência de tiro: 550 tiros por minuto
Alcance efetivo: 800 m
Velocidade inicial: 849 m/s












Metralhadora Maxim-Sokolov:

  Metralhadora Maxim produzida sob encomenda na Rússia e na União Soviética entre 1910 e 1944, permanecendo em uso até os dias de hoje em alguns países. O nome da arma vem do inventor do reparo com rodas e escudo, Sokolov, a arma sendo basicamente igual aos outros modelos de Maxim em uso na Europa.


Especificações:


Comprimento: 111 cm
Peso da arma: 23,8 kg
Peso do reparo: 49,9 kg
Calibre: 7,62 mm
Raiamento: 4 raias
Carregador: 250 cartuchos
Cadência: 550 tiros por minuto
Velocidade inicial do projétil: 863 m/s
Alcance efetivo: 800 m











Mina antitanque canina:

  A mina antitanque canina foi uma idéia dos soviéticos durante a crise de 1942. Era colocada em um arnês especial nas costas de cães, treinados a se alimentarem debaixo de tanques. A idéia era soltar os cachorros no campo de batalha e eles se dirigiriam para baixo dos tanques, destruindo-os. Não deu certo por uma série de motivos, como o fato dos tanques russos terem cheiro diferente dos alemães e por os alemães, ao saberem da novidade, praticamente extinguiram os cães na linha de frente, matando todos que encontravam. A idéia caiu em desuso ainda em 1942.


Especificações:


Comprimento: variável, já que os soviéticos usavam várias raças de cães para a missão
Espoleta: MUV, tipo vareta, que ao bater em obstáculo iniciava um trem de percussão de 200 gramas de TNT
Carga explosiva: 12 kg de TNT colocados em dois alforjes presos ao animal.










Morteiro 120 HM-38:

  Uma das grandes invenções soviéticas da guerra apesar de não ter nenhuma inovação radical, dava um imenso poder de fogo às unidades de infantaria, substituindo com eficiência bem maior os canhões de acompanhamento usados até então. Em 1943 foi introduzida uma pequena modificação na arma, um sistema de amortecedores de choque, assim como aperfeiçoamentos na munição, a arma básica continuando em uso até hoje. Era um desenho tão bom que os alemães a copiaram integralmente, colocando em produção como o Granatwerfer 42.

Especificações:

Modelo: 120-HM 38
Calibre: 120 L/12,8
Comprimento: 1,862 m (tubo)
Peso: 280,1 kg (em ação)
Elevação: +45º a +80º
Conteira: 6º
Alcance máximo: 6.000 m
Peso do projétil: 16 kg (HE)










Obuseiro B-4M de 203 mm Modelo 1931:


  Único pelo seu reparo com lagartas de trator, que lhe dava alguma mobilidade em deslocamentos curtos (para maiores distâncias, tinha que ser desmontado em até 6 cargas), o obuseiro B-4M era apreciado pelo seu poder de fogo e alcance, sendo empregado na destruição de posições fortificados e no fogo de barragem. Após a guerra continuou em serviço, usando um novo reparo sobre rodas, até o início da década de 90.


Especificações:


Modelo: B-4M Modelo 1931
Calibre: 203 mm
Comprimento: 5,08 m
Peso: 17,7 ton. (em ação)
Elevação: 0° a +60°
Deriva: 8°
Veocidade Inicial: 607 m/s.
Alcance: 18.025 m
Peso do Projétil: 100 Kg (HE)







Pistola Tokarev TT-33


  Destinada a substituir o revólver Nagant como arma padrão do Exército Vermelho, a TT-33, baseada no mesmo mecanismo da M1911 americana, era uma arma robusta e confiável, sendo utilizada e produzida por vários países, muitos anos após o fim da 2ª Guerra.

Especificações:

Modelo: TT-33
Calibre: 7,62 mm
Comprimento: 196 mm (total) / 116 mm (cano)
Peso: 0,83 Kg
Carregador: Pente com oito cartuchos
Velocidade Inicial do Projétil: 420 m/s.










Reconhecimento Carro Blindado BA-20:

  Entrando em operação à partir de 1936, o BA-20 era o sucessor do FAI-M, no Exército Vermelho. Utilizado em quase todas as frentes, era rápido e tinha uma blindagem aceitável (para as missões de reconhecimento)

Especificações:

Modelo: BA-20M
Peso: 2.560 Kg
Guarnição: 2 homens (comandante e motorista)
Motor: GAZ-M1, 4 cilindros (50 hp)
Velocidade: 90 km/h
Alcance: 350 km
Comprimento: 4,11 m
Largura: 1,78 m
Altura: 2,13 m
Armamento: Metralhadora DT de 7,92 mm
Blindagem: 4 - 10 mm










Revólver Nagant:

  Desenhada por Nagant, da Béliga, era a arma pessoal dos oficiais russos. Tinha a curiosidade de ter um "mecanismo selante": o tambor movia-se para frente no momento do disparo, evitando o escape de gases entre ele e o cano. Esta sofisticação mecânica, contudo, não implicava em um melhor desempenho. Apesar de obsoleto, continuou em uso até o final da Segunda Guerra Mundial, junto com as pistolas Tokarev.

Especificações:

Modelo: Nagant Obrazets 1895
Fabricante: Liège, pela Sociedade Nagant, de 1895 a 1905. Em Tula de 1901 a 1917, produção reiniciada lá em 1925, indo até 1944
Funcionamento: Os feitos em Liege e em Tula após 1925 são de ação dupla, os de antes são de ação simples. Extração individual dos estojos
Calibre: 7,62x39 mm Nagant, projétil embutido no estojo
Peso: 780 grs.
Comprimento: 23,4 cm (total) 114,5 cm (cano)
Raiamento: 4 raias a direita, passo de 240 mm
Carregador: tambor para 7 cartuchos.
Velocidade inicial: 300 m/s











Submetralhadora PPSh-41:

  Esta metralhadora, simples e robusta, foi planejada para produção em larga escala, tornando-se padrão até mesmo para os invasores alemães. Teve sua produção iniciada em 1942, durante a ocupação alemã, com mais de 5 milhões de unidades produzidas até 1945.


Especificações:


Modelo: PPSh-41
Calibre: 7,62 mm
Comprimento: 828 mm (total) e 265 mm (cano)
Peso: 5,4 Kg (com carregador cheio)
Carregador: Tambor com 71 cartuchos ou caixa com 35 cartuchos
Cadência de Tiro: 900 tpm
Velocidade Inicial do Projétil: 488 m/s.

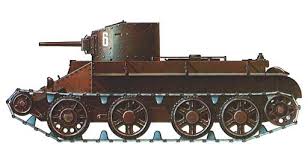

Tanque leve BT-2:

  O BT-2 Bystrochodnij Tankov (Tanque Rápido) foi a resposta soviética às necessidades de defesa de um imenso país, onde era necessário levar os veículos o mais rápido o possível até o local do combate. Baseado no desenho do Americano Christie comprado em 1931, podia se mover sob rodas ou sob lagartas (a troca levava meia hora). Apesar da idéia não ter dado certo, marcaram o início do avanço soviético no desenho de tanques. 410 foram produzidos de 1931 a 1933 e alguns ainda estavam em serviço na campanha da Finlândia em 1939 e na invasão de 1941.


Especificações:


Comprimento: 5,49 m
Largura: 2,21 m
Altura: 2,23 m
Peso: 11,2 toneladas
Motor: Um liberty Aero (gasolina), doze cilindros em V, refrigerado a água (400 hp).
Velocidade máxima: 65 km/h (com lagartas, todo terreno), 110 km/h (com rodas)
Autonomia: 300 km (rodas), 200 km (lagartas, todo terreno)
Blindagem: 13 mm (casco, lateral superior e torre), 10 mm (laterais superiores e ré).
Armamento: um canhão de 37 mm BS-3 1931 modelo 2, uma ou duas metralhadoras DT de 7,62 mm
Tripulação: 3









Tanque Leve BT-7:

  Utilizando a suspensão Christie americana, que permitia grande velocidade, o BT-7 foi o desenvolvimento final dos tanques BT (BT-1, BT-2, BT-S e BT-5), possuindo, graças a experiência de combate, blindagem soldada mais inclinada, canhão de maior velocidade e motor mais potente. Diversas versões do modelo básico foram desenvolvidas (comando, lança-chamas e com canhão curto de 76,2 mm), além do BT-7M (também conhecido como BT-8), de 1939, que recebeu aumento na blindagem frontal e na potência do motor.

Especificações:

Modelo: BT-7
Guarnição: 3 homens (comandante/artilheiro, motorista e municiador)
Comprimento: 5,66 m
Largura: 2,29 m
Altura: 2,42 m
Peso: 13,8 toneladas
Motor: M17T, 12 cilindros, gasolina, refrigerado a água (450 hp)
Velocidade: 53 Km/h (estrada, sobre lagartas) ou 73 Km/h (estrada, sobre rodas)
Alcance: 375 Km (lagartas) ou 500 Km (rodas)
Blindagem do Casco: 13-22 mm (frente), 13 mm (lados e ré), 10 mm (teto) e 6-10 mm (fundo)
Blindagem da Torre: 15 mm (frente, lados e ré) e 10 mm (teto)
Armamento Principal: Canhão M 1934 de 45 mm/L46
Armamento Secundário: 2-3 metralhadoras DT de 7,62 mm (coaxial, casco e traseira da torre, 2 últimas opcionais)
Munição: 132-188 granadas de 45 mm e 2.394 cartuchos de 7,62 mm








Tanque leve T-26:


  Desenho baseado em uma máquina Vickers Inglesa, produzido sob licença na URSS, era um projeto que mostrava bem suas origens, do início da década de 1930: tinha um motor de pouca potência e blindagem reduzida. Aperfeiçoado ao longos dos anos e produzido em grande quantidade entre 1931 e 1941 (cerca de 12.000 máquinas), era o principal veículo soviético no início da Barbarossa, sendo destinado ao apoio aproximado da infantaria. Já tinha se mostrado inadequado na campanha da Espanha (1937) e isso só se agravaria na Barbarossa, onde estava completamente obsoleto. 1336 foram produzidos na versão OT-134, lança-chamas.


Especificações:


Modelo: T-26 modelo 1939
Comprimento: 4,62 m
Largura: 2,44 m
Altura: 2,33 m
Peso: 10.280 kg.
Motor: 4 cilindros, (90 hp), gasolina
Velocidade máxima: 30 km/h (rodovia), 18 Km/h (fora de estrada)
Autonomia: 170 km
Blindagem: 15 mm (inclinada no modelo 1939)
Armamento: um canhão de 45 mm, 3 metralhadoras DT 7,62 mm
Tripulação: 3 (comandante, artilheiro, motorista).









Tanque leve T-37:

  Tanquette russo, baseado na idéia de um veículo da Carden-Lloyd. Com a produção iniciada em 1933, era anfíbio e tinha flutuadores integrados ao casco e era leve o suficiente para ser transportado pelo ar, tendo sido empregados nessa função na invasão da Bessarábia, em 1940. Essa mobilidade o tornava, aparentemente, em um veículo ideal para reconhecimento, sendo usado nos batalhões de tanques das divisões de infantaria, cavalaria e aerotransportadas e nas unidades de reconhecimento de divisões mecanizadas. Contudo, sua fraca blindagem o tornava muito vulnerável, de forma que foram saindo do serviço com a invasão alemã. A sua última operação foi em 1943, quando todos os remanescentes dos 2627 produzidos foram usados na travessia do Rio Svir.


Especificações:


Comprimento: 3,75 m
Altura: 1,82 m
Largura: 2,1 m
Peso: 3.200 kg
Motor: GAZ AA, gasolina, 4 cilíndros refrigerado a água (40 hp)
Velocidade máxima: 57 km/h (estrada), 25 km/h (fora de estrada), 4 km/h na água
Autonomia: 185 km (115 fora de estrada) ou 12 horas na água
Blindagem: 10 mm (casco, frente e laterais), 5 mm (casco, ré); 9 mm (torre)
Armamento: 1 metralhadora DT de 7,62 mm
Tripulação: 2 - comandante/artilheiro e motorista









Tanque médio T-34:

  Projeto revolucionário na época de sua entrada em serviço, causou um profundo choque para os alemães, seus oponentes. Sua principal característica era a blindagem inclinada, permitindo maior resistência contra a maioria das armas anticarro da época. As primeiras versões possuíam um canhão de 76,2 mm, substituído no final da guerra por um de 85 mm, utilizando a torre do KV-85.

Especificações:


Modelo: T34/76 Modelo 1941
Peso: 26,5 ton.
Guarnição: 4 homens
Motor: V-2-34M, V12 (500 hp)
Velocidade: 54 Km/h (estrada) e 40 Km/h (off-road)
Alcance: 350 Km (estrada) e 245 Km (off-road)
Comprimento: 6,68 m (com o cano)
Largura: 3 m
Altura: 2,45 m
Armamento Principal: 1 canhão F-34 Modelo 1940 de 76,2 mm/L42
Armamento Secundário: 2 metralhadoras DTM de 7,62 mm (coaxial e casco)
Munição: 77 projeteis de 76,2 mm e 3906 de 7,62 mm
Blindagem do Casco: 45 mm (frontal e lateral), 40-45 mm (traseira) e 20 mm (superior)
Blindagem da Torre: 45 mm (frontal e lateral), 20 mm (traseira e superior)









Tanque pesado Joseph Stalin II:

  Desenho surgido devido à necessidade de ter um veículo com maior poder de fogo que o KV-1, para combater os tanques Tigre. Inicialmente com um canhão de 85 mm (Joseph Stalin I), isto não foi visto como ideal, já que era o mesmo armamento dos T-34/85. Desta forma teve seu armamento aumentado para um canhão de 100 mm e depois de 122 mm o que, junto com a grossa blindagem, o tornava muito eficiente como veículo de ruptura. Não era distribuído às unidades de tanques de linha de frente, sendo reservado para as brigadas de tanques sob comando direto das frentes soviéticas, para emprego em situações especiais. 7.654 produzidos.

Especificações:

Comprimento total: 9,83 m
Altura: 2,73 m
Largura: 3,07 m
Altura do solo: 0,46 m
Peso: 46.250 kg
Motor: W-2-K ou W-2-IS, 12 cilindros, diesel, (600 PS)
Velocidade: 37 km/h (máxima), 24 km/h (fora de estrada)
Autonomia: 160 km
Blindagem: 160 mm (casco superior, torre), 20 mm (topo).
Armamento: 1 canhão 122 mm L43 M1943 D-25 T, 1 metralhadora 12.7 mm DSchK 38 Anti-aérea, 3 metralhadoras 7,62 mm DT
Tripulação: 4 (comandante, artilheiro, carregador, motorista).






Tanque Pesado KV-1 Klim Voroshilov:


  Principal tanque pesado soviético, foi um choque para os alemães, cujos canhões anti-tanque não eram capazes de penetrar sua grossa blindagem. Diferentes versões foram produzidas, com alterações no armamento e outros detalhes. Na época da invasão alemã, haviam sido produzidos 1.364 tanques.


Especificações:


Modelo: KV-1A
Peso: 47,5 ton.
Guarnição: 5 (comandante, artilheiro, motorista/mecânico, motorista auxiliar e radio-operador)
Motor: V-2-K, 12 cilindros a diesel (500 hp)
Velocidade: 35 Km/h (estrada) e 20 Km/h (off-road)
Alcance: 250 Km
Comprimento: 6,27 m
Largura: 3,09 m
Altura: 2,41 m
Armamento Principal: 1 canhão 1939 L-11 de 76,2 mm
Armamento Secundário: 3 metralhadoras DT de 7,62 mm (coaxial, casco e ré)
Munição: 111 projéteis de 76,2mm e 3.024 de 7,62 mm
Blindagem do Casco: 75 mm (frontal e lateral), 60-75 mm (ré) e 30-40 mm (teto e fundo)
Blindagem da Torre: 120 mm (frontal e lateral), 90 mm (ré) e 40 mm (teto)










Tanque pesado T-35:

  Veículo seguindo a filosofia corrente dos anos 20, de máquina de ruptura de trincheiras. Era um verdadeiro “cruzador terrestre”, com quatro torretas auxiliares de canhões e metralhadoras para o combate contra tanques e peças de artilharia de campanha. O seu imenso tamanho impedia que fosse adequadamente blindado, além de ser muito canhestro e um grande alvo. Tudo isso fazia com que ele não fosse páreo para os tanques médios alemães. Cerca de 60 deles foram fabricados, os últimos vendo combate na batalha de Moscou, em 1941.


Especificações:


Comprimento: 9,72 m
Largura: 3,23 m
Altura: 3,44 m
Peso: 50.000 kg
Motor: um M-17T, V-12, a gasolina, refrigerado a água, 39.000 cc (500 hp a 2.200 rpm)
Obstáculo vertical: 1,2 m
Rampa: 22,2 %
Cruzamento de trincheira: 3,5 m
Blindagem: 10-30 mm (posteriormente, blindagem frontal reforçada para 52 mm).
Velocidade: 30 km (máxima), 20 km fora de estrada
Alcance: 150 km
Armamento: um obuseiro de 76,2 mm L/16, dois canhões de 45 mm L/46 e seis metralhadoras Degtyarev de 7,62 mm
Tripulação: 11










FONTE; NAS FRONTEIRAS DO REICH


















Um comentário:

  1. meus parabens! eu estreio sua lista de comentarios. acho q nem na wikipedia é possivel obter essas informações. !

    ResponderExcluir
